Z-GUARD-1（エンジン始動制御）

• 主な機能 -
  (1)スマートフォン（Bluetooth通信）を使った認証方式を採用したプッシュスタートブロック機能

専用ハーネスキットにより車両側のハーネスを切断することなく、 ワンタッチで取り付けが可能です。 別途本体の電源ケーブルを配線する事なくハーネスキットのみで作動します。(業界初)

車種別適合はこちら

取付工賃はお問合せください。

Z-GUARDとは

Z-GUARD シリーズ共通機能

Z-GUARD-3（エンジン始動制御とスマートエントリー機能制御）

• 主な機能 -
  (1)スマートフォン（Bluetooth通信）を使った認証方式を採用したプッシュスタートブロック機能(2)スマートフォン（Bluetooth 通信）認証をしないとスマートキーロック・アンロック（全ドアノブ）の機能を無効化します

Z-GUARD-1の機能はそのままに、スマートエントリー・ブロック機能を追加したモデルになります。こちらのモデルも車両側のハーネスを切断することなく、ワンタッチで取り付けが可能です。(業界初)

車種別適合はこちら

取付工賃はお問合せください。

Z-GUARDとは

Z-GUARD シリーズ共通機能

異常なエンジン始動を高性能な半導体スイッチでブロック！

エンジンプッシュスタートの機能をFET（高性能半導体スイッチ）で制御します。（特許取得済）
JSCが設計開発したZ-GUARDは配線を“切断”することなくエンジン始動を制御可能にします。
半導体は国内製を使用しており半導体スイッチが故障するリスクも軽減されます。

バッテリー上がり解消！

セキュリティ作動時の電流が1mA、エンジン始動時のセキュリティOFF状態で電流が6mAしか使用しないため、
長期間車両を使用しない場合のバッテリー上がりが解消されます。

特許取得情報

Z-GUARDはユーザーの期待に応えるため、他社には無い技術を使って開発された次世代型セキュリティーシステムです。
また内蔵ソフトウェアプログラムを進化させることで、未来の盗難防止に対応していく予定です。
新しい特許技術をご紹介します。
・発明の名称：電磁継電器（特許第7300564号）　・発明の名称：セキュリティリレー（特許第7555522号）
▶詳しくはこちら

特定小電力無線機器総務省技術基準適合品

国内で使用が認められている特定小電力無線機器にも、電波法により定められた技術基準があり、
それに適合していなければなりません。適合した製品には技適マークが表示されています。
Z-GUARDシリーズは全て電波法に適合しており、安心してお使いいただけます。

認証システム（スマートフォンBluetooth通信）

スマートフォンの専用アプリにより、Bluetoothのセキュア通信を利用して車両の取り付けたセキュリティ本体との認証を行います。 オートモードを利用すれば、セキュリティ本体を登録したスマートフォンを持って、車両に近づくだけで自動的にセキュリティが解除されます。 スマートフォンの専用アプリは、バックグランド状態でも作動します。 専用アプリでは、マニュアルでセキュリティのON/OFFも可能です。
スマートフォンの登録数に台数制限はありません。

★スマートフォンの仕様上、画面ロック（画面OFF時）が長時間だとバッテリーセーバーの機能が働くためBluetoothの接続が不安定になる恐れがあります。
その場合は画面ロックを解除する又はアプリの再起動を行うと再度接続が開始されます。

付属品

Z-GUARD OPTION REMOCON

ゼットガード・オプション・リモコンスマートフォンが使えない緊急時や急な車両の貸し出しなどの際に便利な追加リモコンです。

Z-GUARD-1Upgrade kit

• - 主な機能 -
  (1)Z-GUARD-1をZ-GUARD-3にアップグレードするキット

Z-GUARD-1をお買い上げ後、「スマートエントリー・ブロック」機能を追加したい方向けのアップグレードキットです。(業界初)

車種別適合はこちら

取付工賃はお問合せください。

Z-GUARDとは

Z-GUARD シリーズ共通機能

対応車種

ボルボ　　740/760/940

1DINフェースキット

ケーブルハーネス付き、純正外部アンプ付きに対応

（外部アンプはステアリングシャフト右側のアンダーカバー裏に位置しています）

注記

・ヘッドユニット固定用金具は付属していません。

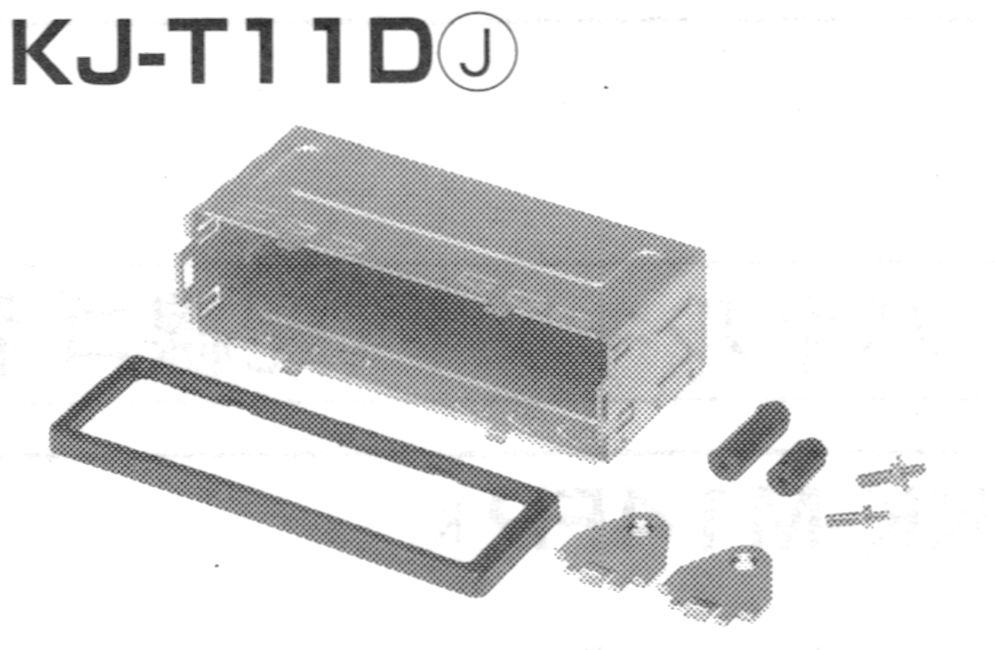

・同時に下記関連商品より欧州車用1Ｄ固定金具（KJ-T11D）をお買い求め頂くか別に御用意ください。

有線方式ステアリングオーディオコントロール用インターフェース

本製品は各メーカー毎に対応させることにより有線での接続を可能にしました。

SWI-Xとは異なり設定時にリモコンは必要ありません。 　

本製品は、カロッツェリア楽ナビ専用になります。

カロッツェリアサイバーナビ、パナソニック、ケンウッドはSWI-ADAPTと組み合わせることによって使用可能となります。 セット品をご購入ください。

※アルパインは対応致しません。

取付デッキ側に3.5mmピンジャック方式のステアリング入力端子がある事が条件となります。 取付機種により操作可能ボタンに制限があります。

対応車種

ポンティアック　　ソルスティス　　2007〜 　

対応する純正システム

全ての車両に対応できます。

キット構成

2DIN取付キット

インターフェース

アンテナ変換

注記

・本キットは、オーディオ取付キットになります。

・本車輌には車速パルス（VSS）がありません。

・ナビゲーション取付の場合は、GMHHR２を、ご利用下さい。

・純正ステアリングコントロールボタンはSWIシリーズを使用しない限り使用出来ません。

・パイオニアサラウンドシステム装着車は機種により無音時ノイズが出ます、その場合は、SOEM-４を使用下さい。

＜対応車種＞

シボレートラバース07-12

GMCアカディア07-12

シボレーシルバラード07-13

シボレーアバランチ07-13

GMCシエラ07-13

シボレータホ07-14

シボレーサバーバン07-14

GMCユーコン07-14

GMCユーコンXL07-14

シボレーエクスプレス08-13

GMCサバナ08-13

＜対応する純正システム＞

該当年式のBOSEサウンドシステム無し車両になります。

＜キット構成＞

2/１DIN取付キット

インターフェース

アンテナ変換

＜車両別注意事項＞

純正ステアリングコントロールボタンはSWIシリーズを使用しない限り使用出来ません。

純正フリップダウンモニター装着車の場合、GMRVDを使用しない限り使用出来ません。

インターフェースの設置場所により無音時ノイズが出る場合があります。

純正ナビゲーションシステム装着車で純正バックカメラがある場合、配線の加工により使用することが出来ます。

車速パルスがデッキ裏に無い為、NAV-1129の使用を推奨いたします。

2012y以降の純正ナビ付車両には対応しておりません。GM3100をご確認下さい。

インターフェースのRCAは切り取り使用します。

車速パルスが不明な場合やバックカメラ取付けには拡張オプションをご使用ください。（NAV-1129）

ご注文の前に、必ず共通注意事項をご確認ください。

対応車種

 HUMMER　　H2　　　2008〜 　　

対応する純正システム

該当年式のBOSEサウンドシステム付車両になります。純正ナビ付き車両にも適合します。

キット構成

2/１DIN取付キット

BOSEインターフェース

アンテナ変換

注記

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。

・エクリプス等の一部メーカーデッキを使用の場合はオプションのTR-4をリモートへ接続して下さい。

・純正フリップダウンモニター装備車の場合、GMRVDを使用しない限り使用出来ません。

・インターフェースの設置場所により見無音時ノイズが出る場合があります。

・純正ナビゲーション装着車で純正バックカメラがある場合、配線の加工により使用することが出来ます。

・純正アンプシステムの為、社外デッキ側でのフェダーの利用は出来ません。

＜対応車種＞

シボレートラバース07-12

GMCアカディア07-12

GMCアカディア デナリ07-12

シボレーシルバラード07-13

シボレーアバランチ07-13

GMCシエラ07-13

シボレータホ07-14

シボレーサバーバン07-14

GMCユーコン07-14

GMCユーコンXL07-14

GMCユーコンデナリ07-14

GMCユーコンXL デナリ07-14

HUMMERH208-09

シボレーエクスプレス08-13

GMCサバナ08-13　

＜対応する純正システム＞

該当年式のBOSEサウンドシステム付車両になります。純正ナビ付き車両にも適合します。但し、2012y以降の純正ナビ付車両の場合のみ別売の専用ハーネスが必要となります。（純正ナビ用ハーネス OSGMLAN44）

＜キット構成＞

2/１DIN取付キット

BOSEインターフェース

アンテナ変換

＜注記＞

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。

・エクリプス等の一部メーカーデッキを使用の場合はオプションのTR-4をリモートへ接続して下さい。

・純正フリップダウンモニター装備車の場合、GMRVDを使用しない限り使用出来ません。

・インターフェースの設置場所により見無音時ノイズが出る場合があります。

・純正ナビゲーション装着車で純正バックカメラがある場合、配線の加工により使用することが出来ます。

・純正アンプシステムの為、社外デッキ側でのフェダーの利用は出来ません。

対応車種

シボレー　　タホ　　　　　　　2007〜

シボレー　　サバーバン　　 2007〜

シボレー　　CKシリーズ　　 2007〜

シボレー　　アバランチ　　　2007〜

シボレー　　エクスプレス　　2008〜

シボレー　　トラバース　　　 2009〜 　　

対応する純正システム

該当年式のBOSEサウンドシステム付車両になります。純正ナビ付き車両にも適合します。

キット構成

2/１DIN取付キット

BOSEインターフェース

アンテナ変換

注記

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。

・エクリプス等の一部メーカーデッキを使用の場合はオプションのTR-4をリモートへ接続して下さい。

・純正フリップダウンモニター装備車の場合、GMRVDを使用しない限り使用出来ません。

・インターフェースの設置場所により見無音時ノイズが出る場合があります。

・純正ナビゲーション装着車で純正バックカメラがある場合、配線の加工により使用することが出来ます。

・純正アンプシステムの為、社外デッキ側でのフェダーの利用は出来ません。

対応車種

キャデラック　　ドゥビル　DHS　　2000〜2005

キャデラック　　ドゥビル　DTS　　2000〜2005

キャデラック　　セビル　STS　　　2000〜2004　

キャデラック　　セビル　SLS　　　2000〜2004 　

対応する純正システム

全ての車両がBOSE付きになります。純正ナビ付き車両にも適合します。（注１）

キット構成

1DIN取付キット

BOSEインターフェース

チャイムモジュール

アンテナ変換

注記

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。

・純正アンプシステムの為、社外デッキ側でのフェダーの利用は出来ません。

・取付機種によりスピーカーよりノイズが出る場合があります。その場合追加でLP7-4をご利用下さい。

・注１：2000年前期モデルに採用されている6インチ純正ナビゲーション装着車の場合、トランクでの配線となりデッキ裏まで配線の延長が必要です。

対応車種

USニッサン　　フロンティア　　2009〜

対応する純正システム

該当年式の全ての車両用になります。

但し、ロックフォードサウンドシステム付き車両へは、LP7-4が必要になります。

キット構成

2/1DIN取付パネルキット

ハーネス

コネクタ式アンテナ変換

注記

・不明な場合は現車にてご確認下さい。

・キットの表面は純正カラーで仕上げておりますが仕様や装備により異なる場合があります。

・ロックフォードサウンドシステム付き車両へは別途ゲインコントローラーが必要になります。

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。

対応車種

USニッサン　　タイタン　　2008〜

対応する純正システム

該当年式の全ての車両用になります。

但し、ロックフォードサウンドシステム付き車両へは、LP7-4が必要になります。

キット構成

2DIN取付パネルキット

ハーネス

コネクタ式アンテナ変換

注記

・不明な場合は現車にてご確認下さい。

・キットの表面は純正カラーで仕上げておりますが仕様や装備により異なる場合があります。

・ロックフォードサウンドシステム付き車両へは別途ゲインコントローラーが必要になります。

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。改

対応車種

フォード　　エクスペンディション　　2003

フォード　　エクスプローラー　　　　2002〜2005

対応する純正システム

該当年式のサブウーハァー無し車両用限定キットになります。また、純正ナビゲーション付き車両へは対応しません。（注2）

キット構成

2DIN取付キット

アンプ対応ハーネス（注１）

注記

・同年式でも仕様によりハーネス形状が異なる場合があります。不明な場合は現車にてご確認下さい。

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。

・注1：エクスプローラーの場合、ハーネスが異なる場合があります。必ず現車をご確認下さい。

・注2：THX付きナビゲーションの場合は加工により取付は可能です。　　　　

（別部品：FD2500 + LP7-4が必要）

対応車種

フォード　　エクスペンディション　　2003

フォード　　エクスプローラー　　　　2002〜2005

対応する純正システム

該当年式のサブウーハァー付車両用限定キットになります。また、純正ナビゲーション付き車両へは対応しません。（注2）

キット構成

2DIN取付キット

アンプ対応ハーネス（注１）

注記

・同年式でも仕様によりハーネス形状が異なる場合があります。不明な場合は現車にてご確認下さい。

・社外デッキ側にサブウーファーコントロールが無い場合は、サブウーファーから出力できません。

・純正ステアリングコントロールボタンは、SWIシリーズを使用しない限り使用出来ません。

・注1：8ピンのハーネス形状のみ違う場合は、配線加工となります。

・注2：THX付きナビゲーションの場合は加工により取付は可能です。　　　　

（別部品：FD2500 + LP7-4が必要）
